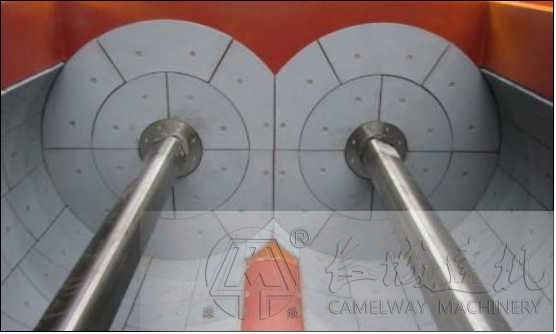

混凝土攪拌機的攪拌裝置缸體是山形雙桶，為了防止攪拌缸體的磨損，在攪拌缸體的內部和側面裝有襯板，襯板潤滑安裝示意圖和潤滑襯板明細分別所示。

<1>.門沿更換的其體步驟為:

(1).拆下門沿上的螺母:

(2.拆下卸料門門沿:

(3).安裝新的卸料門門沿和螺母。

混凝土攪拌機攪拌裝置注意事項:

(1).門沿之間的間隙均勻，間隙為0. 5-1. 5mm;

(2).門沿與卸料門的弧板之間的間隙為0. 5^-1. 5mm;

(3).門沿或卸料門因磨損引起漏漿，請重新調0門沿或更換新門沿:

(4).孟瓦與卸料門的弧板之間的間隙為0.5^2

<2>.襯板更換的具體步驟為:

(1).拆下襯板上的螺母;

(2).攪拌裝置拆下襯板:

(3).安裝新的襯板和螺母。

混凝土攪拌機攪拌裝置注意事項:

(1).襯板與葉少t間的間隙2-5mm;

(2).螺栓M16螺紋部分涂螺紋鎖w膠:螺栓X116擰緊力矩為180N. M:

(3).磨損If致斷裂的襯板需立即更換攪拌裝置;

(4).局部磨損厚度超過1/2的襯板需立即更換;

(5).及時清洗攪拌機系統，每月檢查襯板磨損情況。

混凝土攪拌機攪拌潤滑裝置

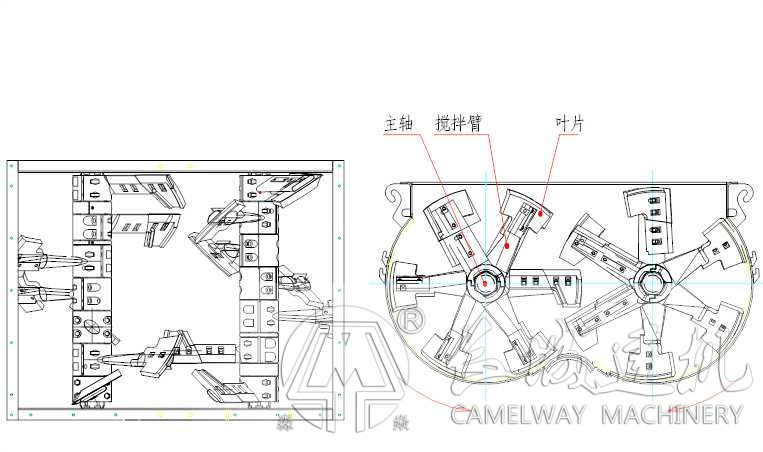

本機的攪拌裝置類似雙螺旋結構根據攪拌臂數量不同，主要由攪拌單元、主攪拌單元、側攪拌單元和薄隔環等組成，攪拌單元、主攪拌單元和側攪拌單元更換的具體步驟為:

(1).拆下螺母、螺栓:

(z).拆下葉片、攪拌臂和聯接座;

(3).安裝新的攪拌裝置聯接座、攪拌臂、葉片、螺栓和螺母。

混凝土攪拌機潤滑注意事項:

(1).葉片與襯板系統裝配間隙為2-5mm,各攪拌單元在軸向允許10mm之內的間隙;

攪拌臂與主軸不接觸的四角點間隙必須大于3mm:

(2).側刮刀與側襯板間隙均勻，間隙為2-5mm;

(3).葉片螺栓M24擰緊力矩為720N. M:聯接座螺栓M20擰緊力矩為400N. M;

(4).攪拌臂及葉片的交錯角度和排布方式根據臂的數量詳見m 8,圖9和圖10;

(5).斷裂或嚴重磨損的攪拌裝置葉片、聯接座或攪拌臂需立即更換:

(6).及時清洗混凝土攪拌機，每月檢查攪拌單元磨損情況，檢查螺栓松緊程度。

混凝土攪拌機潤滑系統

為了使您的攪拌機能安全高效地運行，請務必遵照保養潤滑系統的說明.

潤滑系統由油泵、油嘴及油管組成。當混凝土攪拌機開始工作時，油泵電機必須處于開啟狀態，這樣才能使混凝土攪拌機的四個軸端處得到連續不斷的潤滑。各點按規定量注入油脂，各點分布為:支撐軸承4處、攪拌裝置卸料門軸承2處、軸端密封(外側)4處、軸端密封(內側)4處和4處備用。

潤滑系統更換的其體步驟為:

(1).拆下接頭和油管;

(2).拆下安裝螺栓，拆下舊潤滑油泵;

(3).裝上新的攪拌裝置油泵和緊尚螺栓;

(4).加適量潤滑油脂。

以上就是小編對混凝土攪拌機攪拌裝置和潤滑系統的詳細說明。下一節小編會給大家講述混凝土攪拌機攪拌臂或襯板如何保養，千萬不要錯過哦!
